Le modèle de vol de l’instrument ECLAIRs commence à prendre forme. Pendant la période de confinement, il y avait peu de monde en salle blanche du CNES et surtout beaucoup de calme. Ce moment a été mis à profit pour par l’équipe de l’IRAP pour réaliser l’intégration des 6400 détecteurs du plan de détection de l’instrument ECLAIRs. Ce sont ainsi 200 modules « XRDPIX » de 32 pixels chacun qui ont été patiemment et minutieusement contrôlés, installés et alignés sur le plateau froid de l’instrument pendant deux semaines. Cette étape couronne plus de 15 ans d’efforts autour de la mise au point, du développement et de la caractérisation de ces modules de détection. Au cours de cette longue période, 14000 détecteurs élémentaires ont été approvisionnés et soigneusement triés, conduisant à la réalisation d’un peu plus de 300 modules XRDPIX et à la sélection des 200 meilleurs qui constituent aujourd’hui le plan de détection du modèle de vol de l’instrument ECLAIRs.

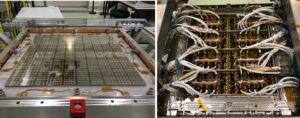

Intégration du dernier des 200 module XRDPIX du plan de détection du modèle de vol de l’instrument ECLAIRs.
Intégration du dernier des 200 module XRDPIX du plan de détection du modèle de vol de l’instrument ECLAIRs.

La prochaine étape consiste maintenant à intégrer, sur l’autre face du plan de détection, les cartes d’interface permettant de venir alimenter et lire les détecteurs. Viendront alors les premiers essais électriques, avant un essai de caractérisation mécanique programmé courant juillet.
