Station DARWIN – AUS7
Nom : AUS7
Localisation : Au nord de l’Australie et au bord de de l’océan Indien.
Latitude : -12.4372
Longitude : 130.8332
Hébergement : Sur le toit du « Museum and Art Gallery Northern Territory » (MAGNT).
Mise en fonctionnement : juillet 2023
L’antenne si situe en haut de ce toit :
Nous n’avons pas d’images de l’antenne pour le moment
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station COCOS ISLAND – CCK1
Nom : CCK1
Localisation : West Island, dans les îles Coco (Keeling)
Latitude : -12.1910
Longitude : 96.8309
Hébergement : Sur le toit de l’hôtel Ninetysixeast Bed & Breakfast.
Mise en fonctionnement : avril 2023
Quelques images de l’antenne sur le toit :
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station CHAMELA – MEX4
Nom : MEX4
Localisation : Sur le campus principal de l’UNAM à Mexico. Le site est situé au sommet d’une petite colline, à 90 m au-dessus du niveau de la mer et à environ 2 km de la côte du Pacifique.
Latitude : – 105.0445
Longitude : 19.4986
Altitude : 90 m
Hébergement : Sur le terrain de l’Instituto de Biología de l’UNAM.
Mise en fonctionnement : 11 avril 2023
L’antenne est installée au sommet du bâtiment jaune.
La station MEX4 a été montée avec un mât de 3 m.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station MERIDA – MEX2
Nom : MEX2
Localisation : Sur le campus de l’ENES Mérida, dans le Yucatan.
Latitude : – 89.7341
Longitude : 20.9883
Altitude : 18 m
Hébergement : Au sommet de ce qui est actuellement le plus haut bâtiment du campus.
Mise en fonctionnement : 26 janvier 2023
L’antenne est installée au sommet de ce qui est actuellement le plus haut bâtiment du campus :
Son altitude est de 18 m.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station MARQUISES – PYF4
Nom : PYF4
Localisation : À Atuona sur l’île de Hiva Oa Polynésie. Cette île est située dans les îles Marquises.
Latitude : – 9.8061
Longitude : – 139.0358
Hébergement : Sur le site de l’observatoire de Météo France.
Mise en fonctionnement : novembre 2022
Quelques images de l’installation de l’antenne :
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station Nouméa – NCL1
Nom : NCL1
Localisation : sur le terrain de la gendarmerie nationale à Normandie (Nouméa)
Latitude : – 22.2283
Longitude : 166.4848
Hébergement : sur la parcelle de l’observatoire de géodésie
Mise en fonctionnement : juillet 2022
La station a été installée sur le mur ouest du local technique avec une structure de déport de 600mm.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station San Cristobal aux Galapagos
Nom : ECU2
Localisation : dans l’archipelle des Galapagos en Equateur
Latitude : – 0.8954833
Longitude : – 89.6088
Hébergement : sur le bâtiment du Galápagos Science Center sur l’île de San Cristobal
Mise en fonctionnement : avril 2022
La station a été installée sur le toit du bâtiment principal côté entrée principale.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station SAN PEDRO MARTIR au Mexique
Nom : MEX1
Localisation : Observatoire Astronomique National De San Pedro Martir à 2790m
Latitude : 31.0453
Longitude : – 115.4671
Hébergement : Sur le site de l’observatoire géré par l’Instituto de Astronomía de l’UNAM. Une dizaine de télescope sont installés sur le site dont le télescope robotique de SVOM : Colibri.
Le siège de l’observatoire se trouve dans la ville d’Ensenada, au niveau de la mer à environ 4 heures de route.
Mise en fonctionnement : avril 2022
La station MEX1 a été montée avec un mât de 3m. La face Sud est totalement dégagée, permettant une bonne visibilité.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station Babeldaob (Palaos) – PLW1
Nom : PLW1
Localisation : sur l’île principale Babeldaob de l’archipel des Palaos , à une vingtaine de kilomètres au nord de la ville principale Koror
Latitude : 7.458555
Longitude : 134.526312
Hébergement : Sur le site de la station de poursuite lanceur du KARI
Mise en fonctionnement : avril 2022
La station de Palau a été montée avec un mât de 3m pour la dégager du grillage d’enceinte du site.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station Al Ain – ARE1
Nom : ARE1
Localisation : à proximité de Al Ain
Latitude : 24.19944
Longitude : 55.68444
Hébergement : Sur le site du NSSTC à Al Ain, dans le campus UAEU
Mise en fonctionnement : février 2022
La station a été installée sur le toit du bâtiment en utilisant un déport mural de 20 cm.
L’accès au toit se fait en empruntant 2 échelles.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station Nanning en Chine
Nom : CHN1
Localisation : à proximité de Nanning, province du GuangXi (Chine)
Latitude : 22.5650
Longitude : 107.8022
Hébergement : ferme expérimentale de l’université du GuangXi à proximité du bourg de Quli
Mise en fonctionnement : novembre 2021
La station a été installée sur un piton karstique dans le périmètre de la ferme expérimentale de l’université du GuangXi. Des travaux d’accès importants ont été réalisés (un escalier) pour permettre l’installation de l’antenne.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station Tristan Da Cunha
Nom : SHN3
Localisation : sur l’ile de Tristan Da Cunha (UK)
Latitude : -37.065
Longitude : -12.313
Hébergement : contre un mur d’un bâtiment technique du village d’Édimbourg-des-Sept-Mers
Mise en fonctionnement : octobre 2021
Tristan Da Cunha est un territoire britannique d’outre-mer qui se situe sur la dorsale atlantique au sud de l’île de Saint Hélène. Le village de l’île, Édimbourg-des-Sept-Mers (250 habitants permanents) est considéré comme l’habitat permanent le plus isolé de la terre. La station a été installée contre un mur d’un bâtiment technique du village d’Édimbourg-des-Sept-Mers.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station Mahé – SYC1
Nom : SYC1
Localisation : Aux Seychelles
Latitude : -4.6789
Longitude : 55.5308
Hébergement : sur le site de la Seychelles Meteorological Authority (SMA) à l’aéroport international
Mise en fonctionnement : décembre 2021
La station a été installée en haut d’une tour. La hauteur sous tour est de 5,410m.
La station a été installée sur une tour à côté des bâtiments techniques.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station Maidanak en Ouzbékistan
Nom : UZB1
Localisation : sur le site de l’observatoire astronomique de Maïdanak en Ouzbékistan
Latitude : 38.6732°
Longitude : 66.8982°
Altitude : 2593m
Hébergement : L’observatoire astronomique de Maidanak se trouve au sud de l’Ouzbékistan, proche de la frontière afghane. Ce site astronomique a été créé en 1970 et héberge désormais de nombreuses expériences internationales dont des équipements de l’Observatoire de la Côte d’Azur (voir http://www.maidanak.uz/). Le site est géré par Ulugh Beg Astronomical Institute (UBAI) rattaché à Uzbekistan Academy of Sciences.
Mise en fonctionnement : décembre 2021
L’installation a été réalisée par l’équipe technique du site à partir de septembre 2021.
NB : Les photos font apparaitre un modem 4G de type parabole mais cette solution a été abandonnée par la suite.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station Hawaï – USA2
Nom : USA2
Localisation : île de Waimea à Hawaï
Latitude : 20.02
Longitude : -155.67
Hébergement : toît du siège de l’Observatoire Canada-France-Hawaï
Mise en fonctionnement : novembre 2021
La station d’Hawaï joue un rôle très important dans le réseau VHF. Elle se situe en effet dans le pacifique où il y a très peu de stations.
L’installation a été réalisée de manière autonome par le site hôte en novembre 2021.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station Diego Garcia – DGA1
Nom : DGA1
Localisation : sur l’atoll de Diego Garcia dans l’archipel des Chagos (UK)
Latitude : -7.265
Longitude : 72.376
Hébergement : sur le site site de l’opérateur télécom SURE à Diego Garcia
Mise en fonctionnement : juillet 2021
Cette station a été déployée sur le site de l’opérateur télécom local SURE.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station Carnarvon (Australie) – AUS3
Nom : AUS3
Localisation : Carnarvon en Australie
Latitude : -24.869
Longitude : 113.704
Hébergement : sur le site du Carnarvon Space and Technology Museum, en Australie Occidentale.
Mise en fonctionnement : juin 2021
Cette station a été déployée sur le site du Carnarvon Space and Technology Museum en Australie Occidentale. La NASA suivait les missions Gemini et Apollo depuis des installations qui étaient déployées dans cette ville et qui ont servi de bases pour le musée.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station BERMUDES – BMU1
Nom : BMU1
Localisation : île des Bermudes
Latitude : 32.35
Longitude : -64.66
Hébergement : à proximité des installations du CSG, au nord de l’île
Mise en fonctionnement : juillet 2021
Cette station a été installée sur le site de l’ESA de la station de poursuite lanceur du CSG (centre spatial guyanais). Elle est située au nord de l’île.
L’installation de la station a été réalisée par notre partenaire local.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station OUKAIMEDEN (Maroc)
Nom : MAR1
Localisation : Oukaimeden au Maroc
Latitude : 31.207
Longitude : -7.866
Hébergement : sur le site de l’observatoire astronomique d’Oukaimeden (altitude 2750 m)
Mise en fonctionnement : mai 2021
La station est installée sur le toit d’un bâtiment de l’observatoire astronomique.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station OUAGADOUGOU – BAF1
Nom : BAF1
Localisation : Ouagadougou au Burkina Faso
Latitude : 12.3698
Longitude : -1.5129
Hébergement : sur le site de l’Institut de Recherche pour le Développement
Mise en fonctionnement : avril 2021
La station est installée sur le toit d’un bâtiment de l’Institut de Recherche pour le Développement.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station MALINDI (Kenya) – KEN1
Nom : PYF3
Localisation : Malindi au Kenya
Latitude : -2.997
Longitude : 40.193
Hébergement : sur le site du Luigi Broglio Space Center (BSC)
Mise en fonctionnement : avril 2021
Le Luigi Broglio Space Center se trouve au nord de la ville de Malindi, au Kenya. La station a été installée sur le toit d’un batiment dédié aux expérimentations.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station RIKITEA – PYF3
Nom : PYF3
Localisation : Rikitea sur l’île de Mangareva en Polynésie française
Latitude : -23.1302
Longitude : -134.9649
Hébergement : sur le site de l’observatoire de Météo France à Rikitea
Mise en fonctionnement : mars 2021
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station PAPEETE – PYF2
Nom : PYF2
Localisation : Papeete situé sur l’île de Tahiti en Polynésie française
Latitude : -17.5742
Longitude : -149.6064
Hébergement : sur le site de l’Université de la Polynésie française
Mise en fonctionnement : février 2021
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station SHARJAH (Emirats Arabes Unis) – ARE3
Nom : EAU
Localisation : Sharjah aux Emirats Arabes Unis
Latitude : 25.31
Longitude: 55.49
Hébergement : site de l’université américaine de Sharjah
Mise en fonctionnement : 05 novembre 2020
Cette station a été installée sur le toit du bâtiment de Physique de l’Université Américiane.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
station Martinique – MTQ1
Nom : MTQ1
Localisation : Aéroport international de Martinique-Aimé-Césaire
Latitude : 14.59
Longitude: -60.99
Hébergement : site de Météo France
Mise en fonctionnement : 03 novembre 2020
Cette station a été déployée sur le site de Météo France en bordure des pistes de l’aéroport
international Aimé Césaire de la Martinique.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station MASPALOMAS (Canaries) – ESP2
Nom : ESP2
Localisation : MASPALOMAS sur l’île de GRAN CANARIA
Latitude : 27.76
Longitude: -15.63
Hébergement : site de l’INTA (Instituto Nacional de Tecnica Aeroespacial)
Mise en fonctionnement : 25 septembre 2020
Cette station a été installée sur le toit d’un bâtiment du site de l’INTA (Instituto Nacional de Tecnica Aeroespacial).
Une dalle de béton a été coulée sur le toit pour accueillir la station.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station WISE (Israël) – ISR1
Nom : ISR1
Localisation : Désert du Néguev
Latitude : 30.59
Longitude: 34.76
Hébergement : Observatoire astronomique de Wise
Mise en fonctionnement : 10 septembre 2020
Cette station a été déployée sur le site de l’observatoire de Wise. L’observatoire sur situe à 200km au sud de Tel Aviv, dans le désert du Neguev, à proximité de la ville de Mitzpe Ramon. La station SVOM est installé sur la partie la plus au sud du site.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station CAP-VERT – CPV2
Nom : CPV2
Localisation : Cap-Vert
Latitude : 14,92
Longitude: -23,51
Hébergement : sur le site du NOSI (DATA CENTER) à Praia
Mise en fonctionnement : 31 aout 2020
Cette station a été déployée sur le toit du bâtiment du Data Center du NOSI à Praia sur l’ile de Santiago.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station ASCENSION – SHN1
Nom : SHN1
Localisation : ile de l’Ascension dans l’océan Atlantique
Latitude : -7.92
Longitude: -14.33
Hébergement : Site Ariane de l’ESA
Mise en fonctionnement : 24 aout 2020
Cette station a été installée sur le site Ariane de l’ESA où est installée la station de poursuite lanceur du CNES. Ce site héberge déjà les stations REGINA et DORIS. La station est fixée sur le bâtiment qui abrite le groupe électrogène du site Ariane. Le site Ariane se trouve sur la côte est de l’île.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station HO CHI MINH – VNM2
Nom : VNM2
Localisation : périphérie de la ville d’Ho Chi Minh
Latitude : 11,83
Longitude: 106,85
Hébergement : Vietnamese-German University à Binh Duong
Mise en fonctionnement : 24 aout 2020
Cette station a été déployée sur le campus de la Vietnamese-German University à Binh Duong, en périphérie de la ville d’ Ho Chi Minh City, au Vietnam.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station DJIBOUTI – DJI1
Nom : DJI1
Localisation : Djibouti
Latitude : 11.53
Longitude: 42,86
Hébergement : sur le site de l’observatoire de l’Arta
Mise en fonctionnement : 04 mars 2020
Cette station a été déployée sur le site de l’observatoire de l’Arta situé dans la ville du même nom en république de Djibouti .
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station MANILLE – PHL1
Nom : PHL1
Localisation : Manille – Philippines
Latitude : 14.53
Longitude: 121.04
Hébergement : sur le site de Geodesy Division Mapping and Geodesy Branch
Mise en fonctionnement : 22 Janvier 2020
Cette station a été déployée sur le toit d’un bâtiment de la NAMRIA – National Mapping and Resource Information Authority dans la ville de Manille.
Cette station peut être configurée pour recevoir les données des satellites météorologique NOAA 18 et NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station LA REUNION – REU1
Nom : REU1
Localisation : La Réunion – océan Indien
Latitude : -21.2
Longitude: 55.57
Hébergement : Observatoire volcanologique du Piton de la Fournaise
Mise en fonctionnement : 22 Janvier 2020
La station de La Réunion est située sur un bâtiment de l’observatoire du Piton de la Fournaise, l’un des volcans les plus actifs de la planète, culminant à 2632m. D’une superficie de 2 512 km2, cette île est située dans l’archipel des Mascareignes à 172 km à l’ouest-sud-ouest de l’île Maurice et à 679 km à l’est-sud-est de Madagascar.
Actuellement cette station est configurée pour recevoir les données du satellite météorologique NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station AMSTERDAM – ATF1
Nom : ATF1
Localisation : Ile d’Amsterdam – Océan Indien
Latitude : -37.79
Longitude: 77.57
Hébergement : Bâtiment GEOPHY
Mise en fonctionnement : 17 Janvier 2020
L’île d’Amsterdam est une île française située dans le Centre de l’océan Indien, à 1368 km au nord-nord-est des îles Kerguelen et à 2713 km au sud-est de l’île Maurice. Elle forme avec l’île Saint-Paul, distante de 91 km plus au sud, le district des îles Saint-Paul et Nouvelle-Amsterdam, l’un des cinq districts des Terres australes et antarctiques françaises. C’est la station la moins accessible du réseau: environ 20 personnes vivent sur l’île d’Amsterdam pendant l’hiver austral et 40 en été.
Actuellement cette station est configurée pour recevoir les données du satellite météorologique NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station SONGKHLA – THA2
Nom : THA2
Localisation : Songkhla – Thaïlande
Latitude : 7.16
Longitude: 100.61
Hébergement : Observatoire astronomique régional
Mise en fonctionnement : 15 Janvier 2020
Songkhla est une ville de la région sud de la Thaïlande, capitale de la province de Songkhla. C’est un des ports les plus importants de l’Est de la péninsule Malaise. La station est installée sur le site de l’observatoire astronomique régional (Regional Observatory for the Public) qui est la propriété du National Astronomical Research Institute of Thailand (NARIT).
Actuellement cette station est configurée pour recevoir les données du satellite NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station SAINTE-HELENE – SHN2
Nom : SHN2
Localisation : Sainte-Hélène – Océan Atlantique
Latitude : -15.9425
Longitude: -5.6672
Hébergement : St Helena Met Office
Mise en fonctionnement : 12 Novembre 2019
La station de Sainte-Hélène est située à l’Est de l’île, près de la ville de Longwood. L’île de Sainte-Hélène est une île britannique de 122 km² sur laquelle vivent moins de 5000 habitants. Elle est située à 1856 km de la côte africaine et à 3286 km de la côte sud-américaine.
Actuellement cette station est configurée pour recevoir les données du satellite météorologique NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station LIBREVILLE – GAB1
Nom : GAB1
Localisation : Libreville – Gabon
Latitude : 0.3554
Longitude: 9.4496
Hébergement : Station télémesure aval Ariane
Mise en fonctionnement : 22 Août 2019
La station de Libreville est située à N’Koltang au Gabon à 40 km de l’aéroport de Libreville. Elle est installée sur un site s’intégrant dans un réseau de stations aval de télémétrie de l’ESA, exploité notamment pour le suivi des lanceurs Ariane, Vega et Soyouz.
Actuellement cette station est configurée pour recevoir les données du satellite NOAA 18. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station SANTA-MARIA – PRT1
Nom : PRT1
Localisation : Santa-Maria – Açores
Latitude : 36.9858
Longitude: -25.1262
Hébergement : Site de Estação Geodésica Fundamental RAEGE
Mise en fonctionnement : 24 Juillet 2019
La station de Santa-Maria est située sur le toit de la station RAEGE (Red Atlantica de Estaciones Geodinamicas y Espaciales) dans le centre de l’île au nord de l’aéroport. Cette île de 97 km² fait partie de l’archipel portugais des Açores. Elle est habitée par environ 5500 personnes et se situe à 1450 km à l’ouest de Lisbonne.
Actuellement cette station est configurée pour recevoir les données du satellite météorologique NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station ATHENES – GRC1
Nom : GRC1
Localisation : Athènes – Grèce
Latitude : 37.9751
Longitude: 23.7799
Hébergement : Toit du site de National Technical University of Athens
Mise en fonctionnement : 24 Juin 2019
La station d’Athènes est située dans le centre-ville, plus précisément dans le quartier de Zográfou. Elle est relativement proche (4 km) d’un champ d’antennes d’émission FM pouvant générer des perturbations.
Actuellement cette station est configurée pour recevoir les données du satellite NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station KOUROU – GUF1
Nom : GUF1
Localisation : Kourou – Guyane Française
Latitude : 5.1714
Longitude: -52.68
Hébergement : Bâtiment Mercure sur le Centre Spatial Guyannais (CSG)
Mise en fonctionnement : 16 Mai 2019
La station de Kourou est située sur le Centre technique du CSG. Ce centre, géré conjointement par le CNES qui en est le propriétaire, l’ESA et Arianespace se situe à 80 km de l’aéroport de Cayenne.
Actuellement cette station est configurée pour recevoir les données du satellite NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Station HBK – ZAF1
Nom : ZAF1
Localisation : Hartebeesthoek (HBK) – Afrique du Sud
Latitude : -25.8872
Longitude: 27.7075
Hébergement : Site de SANSA (South African National Space Agency)
Mise en fonctionnement : 26 Avril 2019
La station de HBK est située sur le site de SANSA en Afrique du Sud à 100 km de l’aéroport de Johannesburg.
Actuellement cette station est configurée pour recevoir les données du satellite météorologique NOAA 19. Les images reconstruites permettent de vérifier la qualité du site et repérer d’éventuelles dégradations sur la réception des signaux.
Présentation
Les satellites NOAA (National Oceanic and Atmospheric Administration) sont des satellites météorologiques américains à orbite polaire à une altitude autour de 850 km. Ils appartiennent au dispositif d’observation mis en place par l’Organisation Météorologique Mondiale. Le premier satellite NOAA a été lancé en 1970 et depuis, 20 satellites NOAA ont été mis en orbite. Actuellement, les satellites NOAA 15, NOAA 18, NOAA 19 et NOAA 20 sont en service. Les trois premiers sont issus de la cinquième génération de ces satellites, les NOAA POES (Polar Operational Environmental Satellites), et sont progressivement remplacés par des satellites comme Suomi NPP lancé en 2011 et par des satellites de type JPPS (Joint Polar Satellite System) dont le NOAA 20 fait partie. Les trois prochains satellites JPPS doivent être lancés en 2022 et 2031.
Ces satellites sont dédiés aux observations météorologiques avec en particulier l’observation des phénomènes impactant l’environnement marin. Pour ces études, différents instruments sont embarqués dont un radiomètre\imageur permettant de surveiller les masses nuageuses pour mesurer les températures de surface maritime ou continentale, un sondeur infrarouge fournissant des profils de température et d’humidité de l’atmosphère et un diffusomètre permettant de déterminer la direction et la vitesse des vents au-dessus des surfaces maritimes.
Caractéristiques des satellites NOAA 18 et NOAA 19
Leur période de révolution est telle que chaque satellite survole l’équateur 14 fois par jour, en passages ascendant et descendant. Une même région est survolée au moins 4 fois par jour par un même satellite à un intervalle d’environ 6 heures.
Intérêt pour la mission SVOM
Le lancement de SVOM étant prévu pour fin 2021, ces satellites permettent de tester en amont la réception des signaux par les antennes du réseau d’alerte, en cours de déploiement. La fréquence APT de ces satellites étant proche de la fréquence d’émission des alertes de SVOM (137-138 MHz), cela en fait des satellites très intéressants pour cette phase de test. Les images reconstruites par les stations à partir des signaux envoyés par NOAA 18 et NOAA 19 permettent d’estimer la qualité du site d’installation et de prévoir d’éventuelles perturbations qui pourraient avoir des impacts sur la qualité de réception des signaux qu’enverra SVOM.
Le mode APT
Le mode APT (Automatic Picture Transmission) est un système de transmission d’images analogiques. Les satellites d’observation sont équipés d’un radiomètre à balayage, système comportant plusieurs lentilles, capteurs et miroirs contrôlés par des moteurs. Le radiomètre balaye la surface de la Terre ligne par ligne et au fur et à mesure que le satellite se déplace, une image complète se construit grâce à un imageur. 120 lignes sont transmises chaque minutes. Le nom APT vient du fait que la transmission de ces images est automatique et continue.
Type d’image reconstruite
Chaque image est construite de la même manière. On observe de gauche à droite : une bande de synchronisation, un marqueur temporel, l’image en elle-même et une bande de télémétrie. Cette succession se répète deux fois avec à gauche l’image en visible et à droite l’image en infra-rouge.
A chaque réception de trame d’image, la synchronisation apparaît sous forme de lignes noires verticales à gauche de l’image tandis que les données de télémétrie se présentent sous forme de « coins » transportant la calibration et autres informations. Les marqueurs sont une alternance de traces horizontales noires et blanches pour le canal visible, blanches et noires pour le canal infrarouge, la synchronisation est une alternance de bandes verticales et la télémétrie une alternance de bandes en niveaux de gris servant de référence pour décoder l’image.
Voici le type d’images reconstruites par les stations après réception du signal d’un satellite NOAA:
Pour les phases de tests à travers les études de ces images, seules les images infrarouge sont prises en compte car elles peuvent être faites à toute heure et leur qualité est moins aléatoire que celles faites dans le domaine optique.
Le design
Les stations installées sur chaque site sont fournies par le CNES et fabriquées par la société INGESPACE. Elles ont toutes la même architecture à savoir un mât sur lequel est placé une plateforme supportant deux antennes polarisées circulairement dans des sens opposés.

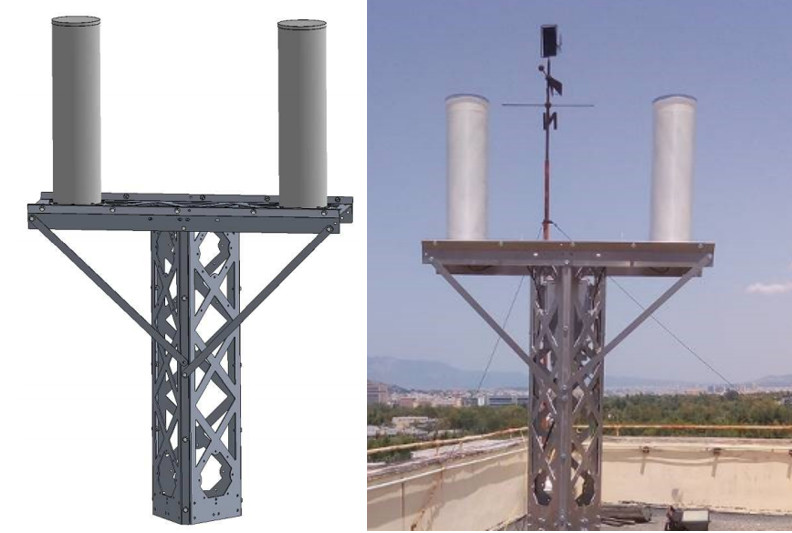

L’ensemble repose sur un pied permettant d’intégrer la station où l’on souhaite. Il existe plusieurs designs du pied de l’antenne pour s’adapter aux contraintes du site hôte.
Un boîtier étanche est placé dans la partie supérieure du mât de la station. Dans ce boitier se trouve l’électronique permettant le traitement du signal réceptionné par les antennes et le modem assurant la transmission des données vers le Centre Scientifique Français (FSC) via Internet.
L’installation
Chaque station est installée de façon à avoir un minimum de caches possible pour que les signaux reçus par les antennes ne soient pas perturbés. Un tour d’horizon autour de l’antenne est donc réalisé au moment de l’installation pour relever les masques.
Pour communiquer avec la station et retransmettre les données vers le FSC seule une connexion internet est nécessaire. Dans la plupart des cas un câble Ethernet est utilisé pour connecter l’antenne à un switch d’accès à Internet. Mais pour certains sites très isolés une liaison mobile 4G sera installée.
Par la suite, la station fonctionne de manière totalement passive en réceptionnant les trames de données envoyées, aujourd’hui par les satellites NOAA (National Oceanic and Atmospheric Administration) et à partir de 2022 par le satellite SVOM.
Phase de test avec les satellites NOAA
En attendant le lancement du satellite SVOM, les stations sont configurées pour recevoir les signaux soit du satellites NOAA 18 soit du satellite NOAA 19. Ces satellites NOAA (National Oceanic and Atmospheric Administration) sont des satellites météorologiques américains lancés respectivement en 2005 et 2009. Ils sont en orbite polaire autour de la Terre à une altitude de 850 km et ont une période de 101-102 minutes. Leur objectif initial est d’observer les phénomènes météorologiques et notamment au niveau de l’environnement marin.
Pour la mission SVOM, ces satellites permettent de tester la qualité des installations de réception. En effet ces satellites passent plusieurs fois par jour au-dessus de la station et envoient des données permettant de reconstruire une image de la Terre et de l’atmosphère.
Ces données sont envoyées en mode APT (Automatic Picture Transmission) à des fréquences de 137.9125 MHz pour le NOAA 18 et 137.100 MHz pour le NOAA 19. Deux catégories d’images sont formées : en infra-rouge et en visible afin d’avoir une image lisible pour n’importe quel passage du jour ou de la nuit.
